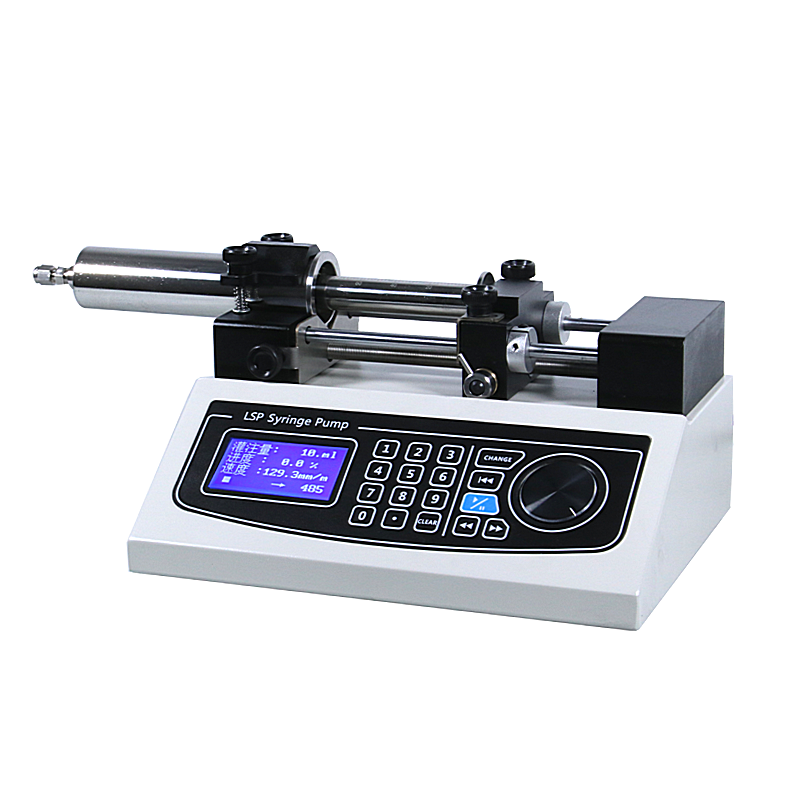

實驗室注射泵LSP01-1BH是一款單通道灌注/抽取型高壓注射泵，適合高粘度、高壓液體的高精度傳輸。
能夠裝卡不同規格的注射器和不銹鋼注射器。
流量范圍：0.001ul/min-197.669ml/min。
LSP01-1BH注射器內徑輸入功能：可從列表中選擇注射器或者直接輸入注射器內徑
該微量注射泵人機界面友好：大屏幕液晶顯示，數碼旋鈕于薄膜按鍵配合使用，操作簡便快捷。
5種工作模式：灌注模式、抽取模式、先抽取后灌注模式、先灌注后抽取、連續模式。
掉電記憶功能：保存設置參數，重新上電后，無需重新設置。
堵車保護功能：當工作過程中注射泵的推進機構被堵死，注射泵會停止推進機構的工作發出鳴笛警報。
采用 485 通訊總線可與上位機相連，通過后臺軟件對其進行控制。
外控接口：具備輸入/輸出控制功能。
液量校準功能：通過校準程序可得到更精確的流量。
注射器保護功能：通過調整限位塊位置，可以防止注射器受損。
生物實驗室
高壓、高粘度液體傳輸
微量注射泵工作模式 |
灌注、抽取、先抽取后灌注、先灌注后抽取、連續 |
流量范圍 |
0.001ul/min-197.669ml/min |
可安裝注射器數量 |
1 |
較大行程 |
140mm |
行程分辨率 |
0.156μm |
線速度范圍 |
5μm/min-65mm/min(流量=線速度×注射器內截面積) |
線速度調節分辨率 |
5μm/min |
行程控制精度 |
誤差≤±0.5%(行程≥較大行程的 30%時) |
額定線性推力 |
＞600N |
注射器選擇 |
內置主要廠家、主要型號注射器供選擇 |
注射器自定義 |
可直接輸入注射器內經 |
流量校正 |
通過校正程序獲得更為精確的液量 |
運行參數設置 |
分配液量、注射時間等 |
顯示參數選擇 |
液量、流量或線速度 |
掉電記憶 |
重新上電后可選擇是否按照掉電前的狀態繼續進行工作 |
狀態信號輸出 |
2 路 OC 門信號輸出，用于指示啟/停和方向狀態 |
控制信號輸入 |
2 路啟?？刂戚斎攵耍? 路下降沿觸發信號控制啟停；1 路 TTL 電平信號控制啟停 |
通信接口 |
RS485 |
外形尺寸 |
280×250×140(mm) |
重量 |
6.3kg |
使用電源 |
AC 90V-260V/25W |
工作環境相對濕度 |
＜80% |
工作環境溫度 |
0℃-40℃ |
注射泵型號 |
適用注射器 （或進樣器）規格 |
適用注射器 內徑 |
參考流量范圍 (μl/min-ml/min) |
較大出口壓力 （MPa） |
|
LSP01-1BH |
進樣器 |
10μl |
0.50 |
0.001-0.0255 |
|
25μl |
0.80 |
0.0025-0.0653 |
|
||
50μl |
1.10 |
0.0048-0.1235 |
|
||
100μl |
1.60 |
0.0101-0.2614 |
|
||
250μl |
2.30 |
0.0208-0.5401 |
|
||
500μl |
3.25 |
0.0415-1.0784 |
|
||
塑料注射器 |
1ml |
4.72 |
0.0875-2.2747 |
|
|
2ml |
9.00 |
0.3181-8.2702 |
|
||
5ml |
13.10 |
0.6739-17.522 |
|
||
10ml |
16.60 |
1.0821-28.135 |
|
||
20ml |
19.00 |
1.4176-36.859 |
|
||
30ml |
23.00 |
2.0774-54.012 |
|
||
60ml |
29.14 |
3.3346-86.699 |
|
||
不銹鋼注射器 |
2.5ml |
4.79 |
0.0901-2.3426 |
25.97 |
|
6ml |
9.4 |
0.3470-9.0217 |
9.55 |
||
20ml |
19.05 |
1.4251-37.053 |
2.11 |
||
50ml |
28.6 |
3.2121-83.5152 |
0.75 |
||
100ml |
34.9 |
4.7831-124.361 |
0.49 |
||
200ml |
44 |
7.6026-197.669 |
0.35 |
||
